酒泉衅形装修公司

您的位置:產品中心

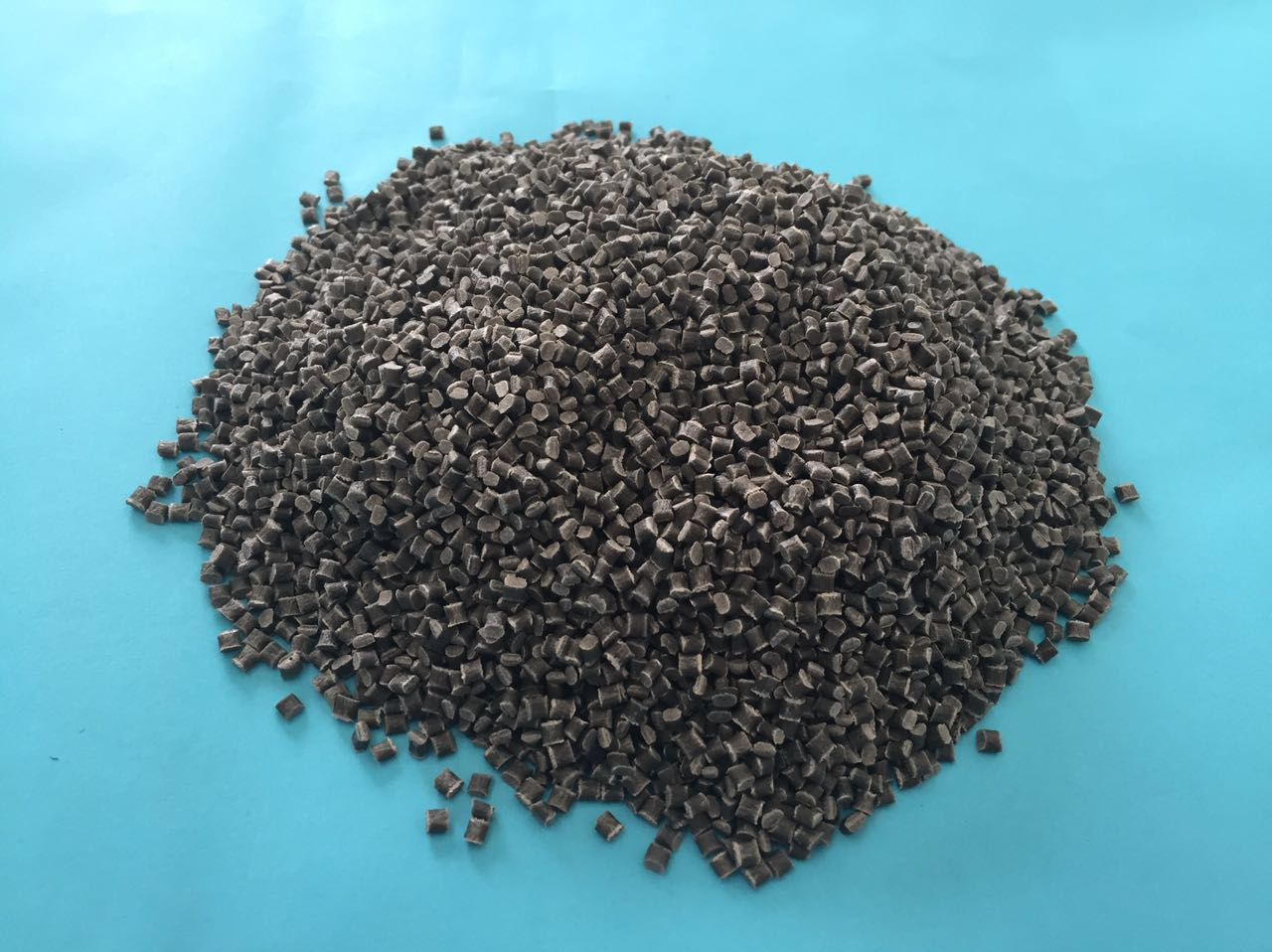

碳纖維增強聚苯硫醚

        碳纖維增強聚苯硫醚(PPS)具有導電、高強度、超耐腐蝕、耐高溫、阻燃、極好的耐磨性和尺寸穩定性等優異性能。應用于齒輪、密封圈、機械產品配件、機器人、晶片盒。


產品物性數據

測試項目

測試方法

單位

CF30

力學性能

拉伸強度 Tensile strength

ASTM D638-2010

MPa

196

斷裂伸長率 Elongation at Break

%

/

彎曲強度Flexural Strength

ASTM D796-2010

MPa

284

彎曲模量Flexural Modulus

MPa

26510

懸臂梁無缺口沖擊強
Izod  impact  strength(Unnotched)



ASTM D256-2010

J/m

367

懸壁梁缺口沖擊強
Izod impact strength(V-notched)

J/m

65

簡支梁無缺口沖擊強
Charpy Impact Strength(Unnotched)

GB/T 1043-2008

KJ/m²

/

簡支梁缺口沖擊強度
Charpy Impact Strength(V-notched)

KJ/m²

/

熱性能

維卡軟化溫度(10N)
Vicat Softening Temperature

GB/T 1634.2-2008

/

熱變形溫度(Tff1.8)
Heat Deflection Temp( Tff1.8)

265

其它

密度Density

ASTM  D792

g/cm³

1.46

硬度 Hardness

GB/T 2411-2008

HD

/

熔體質量流動速率
Melt Mass Flow Rate

GB/T 3682-2000

g/10min

/

體積電阻Volume Resistivity

ASTM D-257

Ω.cm

≤10³

含水量 Water Content

GB/T 5009.3-2003

%

/

灰分 Ash content

GB/T 9345-2008

%

31

模具收縮率Mold shrinkage

ASTM D955

%

0.05-0.2

注塑工藝

干燥溫度

(100--110)℃

干燥時間

(4--6)h

注塑溫度

(270--310)℃

模具溫度

(120--140)℃




Last : 雙組份水性不繡鋼防指... 】 【[ Back ]】 【 Next : 碳纖維增強尼龍66

手機二維碼
